LFD沖板流量計

LFD-1211型粉體沖量式流量計

發布時間：2019-11-05 08:32 瀏覽次數：15995

產品詳細介紹

概述：

　　沖量式流量計(沖板流量計)主要應用于化工、水泥、冶金礦山、鋼廠、電解鋁、糧食加工、醫藥、水處理、環境保護等物料流體的測量。流量計可對各種物料流量進行在線連續測量，具有瞬時流量、累計流量、按比例配料、定量控制等多種輸出功能。
　　流量計為整體設計，杜絕了工廠產品的浪費和污染，降低了工廠維護。保證了產品質量和工廠效率。由于流量計為緊密防塵型，它可給我們提供一個健康的工作環境。特別對于有危險物質檢測的工況。

原理：

　　干燥的散裝固體物料自由落體沖擊到傳感檢測板(沖板)上后，傳感檢測板產生機械偏移。然后散裝物料流連續而無阻礙的通過。即：由于沖擊力與傳感檢測板具有一定角度，故該力分解成一個水平分力和一個垂直分力。垂直分力由變送器的機械結構克服而不起作用，而水平分力有一個差動傳感器(線性可調差動變送器)，這個信號經與之相連的積算儀檢測和處理，得出瞬時流量和累積流量。
　　由于只測水平分力，在非碰撞區由掛料產生的豎直重力對測量沒有影響。沒有零點漂移。也不需要頻繁再校準。

儀表配套：

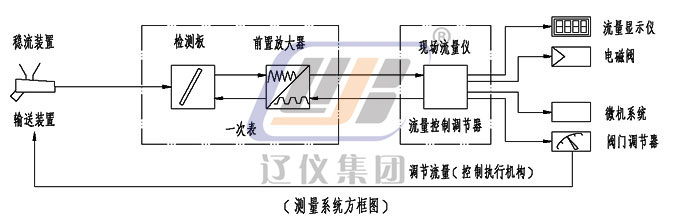

　　本儀表由（一次表）粉體沖量式流量變送器；（二次表）粉體沖量式流量儀；穩流裝置（一般情況下，由生產廠指導用戶設計、制造）三部分組成（需流量調解時應配流量調節器），系統配套見下圖

技術參數：

產品型號	LFD-227	產品型號	LFD-229
流量范圍	最小流量范圍;0～200Kg/h 最大流量范圍;0～40t/h	流量范圍	最小流量范圍;0～30t/h 最大流量范圍;0～200t/h
精度	(0.3);0.5;1.0;1.5;(2.0)	精度	(0.3);0.5;1.0;1.5;(2.0)
最大沖板尺寸	400×400mm	最大沖板尺寸	800×800mm
最大檢測板重量	15Kg	最大檢測板重量	50Kg
固體物料粒重	≤5%的沖板重量（一般在≤15mm）	固體物料粒重	≤5%的沖板重量（一般在≤25mm）
介質使用溫度	≤180℃	介質使用溫度	≤180℃

產品型號	LFD-1211	產品型號	LFD-129
流量范圍	最小流量范圍;0～750Kg／h 最大流量范圍;0～800t／h	流量范圍	最小流量范圍;0～30t/h 最大流量范圍;0～200t/h
精度	(0.3);0.5;1.0;1.5;(2.0)	精度	(0.3);0.5;1.0;1.5;(2.0)
最大沖板尺寸	1250×800mm	最大沖板尺寸	800×800mm
最大檢測板重量	80Kg	最大檢測板重量	50Kg
固體物料粒重	≤5%的沖板重量（一般在≤80mm）	固體物料粒重	≤5%的沖板重量（一般在≤25mm）
介質使用溫度	≤180℃	介質使用溫度	≤180℃
