 概 述： |
UB-3,UB-4反射式系列玻璃板液位計是直讀式液位儀表中比較普通、常用的一種，廣泛應用于石油、化工、電力、冶金、軍工和食品等工業領域，用于測量各種承壓容器開口容器中介質的液位。
| 主要技術參數： |
●中心距：≤3000mm
（可根據用戶需要特殊制作）
●公稱壓力：≤PN6.3MPa
●工作溫度：0～250℃
●自動封閉壓力：≥0.3MPa
●沖洗、排污接口： NPT1/2″內螺紋
（可根據用戶需要特殊制作）
●伴熱蒸汽壓力：≤1.0MPa
●伴熱夾套接頭：G1/2″外螺紋
（也可根據用戶要求制作）
| 液位計名稱 | 型號 | 公稱壓力 Mpa |
介質溫度與工作壓力關系 | 接液材質 | ||||
| 工作壓力 Mpa |
介質溫度℃ | |||||||
反射式玻
|
UB-3 UB-4 |
|
2.5 | 250 | I類：20 25 25Mn Ⅱ類：304 304L 316 316L 321 |
|||
| 4.0 | 200 | |||||||
| 3.6 | 250 | |||||||
| 6.3 | 200 | |||||||
| 5.4 | 250 | |||||||
|
適用范圍： |
●UB-3反射式玻璃板液位計用于測量無色、透明液體的液位。
●UB-4反射夾套式玻璃板液位計用于測量無色、透明、粘稠、易凝結的介質的液位。
例：選用7#、8#玻璃儀表中心距與可視長度
|
玻璃型號 |
中心距CtoC（mm） |
500 |
800 |
1100 |
1400 |
1700 |
|
可視長度V. L.（mm） |
255 |
550 |
845 |
1140 |
1435 |
|
|
玻璃型號 |
中心距CtoC（mm） |
580 |
920 |
1260 |
1600 |
1940 |
|
可視長度V. L.（mm） |
295 |
630 |
965 |
1300 |
1635 |
注：標準安裝形式為側-側連接
|
過程連接： |
●法蘭連接：HG/T20592-2009 DN20
（可根據用戶需要特殊制作）
●螺紋連接：G3/4″外螺紋
（可根據用戶需要特殊制作）
注：當中心距超過2500mm時儀表本身自帶支撐架

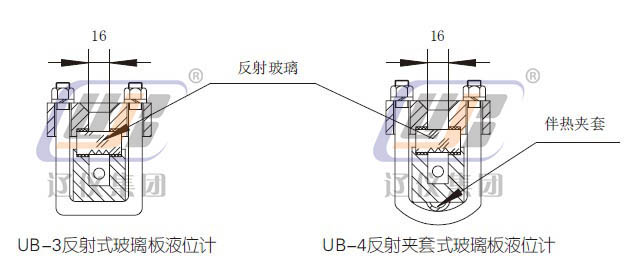

| 結構形式： |
